Особенности СИП‑домов и зачем это учитывать
Дома из структурно-изолированных панелей (СИП) принципиально отличаются от кирпичных, брусовых и каркасных построек способом передачи нагрузок. СИП‑панель — это самонесущий элемент: она одновременно работает как ограждающая конструкция и как силовая рама, способная воспринимать вертикальные и горизонтальные нагрузки.
Однако эта несущая способность зависит от целостности панели: разрезание, вырезание участков и даже ослабление соединительных узлов может заметно снизить её прочность.
Терраса и крыльцо — это пристройки, которые внешне кажутся простыми, но конструктивно создают несколько проблем. Они передают собственный вес и полезную нагрузку на грунт, а не на стены дома. Они подвержены атмосферным воздействиям в большей степени, чем сам дом, потому что открыты или полуоткрыты. И наконец, они примыкают к дому, а значит, в месте примыкания нужно решать вопросы гидроизоляции, терморазрыва и компенсации деформаций.
Главная ошибка при проектировании пристроек к СИП‑домам — подходить к ним как к обычным каркасным конструкциям, не учитывая специфику панельной стены. СИП‑стена имеет слоистую структуру: наружная OSB‑плита, пенополистирольный сердечник, внутренняя OSB‑плита. Любое крепление к такой стене должно проходить через обе OSB‑обшивки и опираться на элементы, способные распределить нагрузку. Крепление только к наружной обшивке недопустимо — она тонкая (обычно 9–12 мм) и не рассчитана на отрывные и сдвиговые усилия от тяжёлой пристройки.
Фундамент: независимый или связанный?
Фундамент террасы и крыльца может быть двух типов — независимым от фундамента дома или связанным с ним. Каждый подход имеет свои обоснования и ограничения.
Независимый фундамент предпочтителен в большинстве случаев. СИП‑дома обычно стоят на свайно‑винтовом или плитном фундаменте, причём плита часто одновременно является перекрытием первого этажа. Терраса и крыльцо испытывают значительно большие сезонные подвижки грунта, потому что они не отапливаются и не защищены от промерзания. Если связать фундаменты жёстко, сезонные деформации пристройки будут передаваться на дом, что особенно опасно для СИП‑плиты перекрытия: она может треснуть по OSB‑обшивке, а стыки панелей — разойтись.
При независимом фундаменте между основанием дома и пристройкой оставляется деформационный зазор 10–20 мм, который заполняется эластичным материалом — вспененным полиэтиленом, минеральной ватой или специальными компенсаторами. Верх террасы в этом случае должен иметь возможность небольшого вертикального перемещения относительно стены дома, что достигается скользящим или шарнирным опиранием лаг и балок.
Связанный фундамент оправдан только тогда, когда терраса проектируется одновременно с домом и закладывается в один конструктивный контур. Это возможно при свайном фундаменте, когда сваи террасы забиваются или ввинчиваются на ту же глубину и объединяются с ростверком дома через специальные соединительные элементы, допускающие ограниченную подвижку. На практике такое решение встречается редко и требует детального расчёта геотехника.
Чаще всего для террасы и крыльца используют винтовые сваи диаметром 89–108 мм, заглублённые ниже отметки промерзания грунта для данного региона. В Московской области нормативная глубина промерзания составляет около 1,4 м для суглинков, поэтому сваи обычно завинчивают на 1,5–1,7 м. На сваи устанавливают оголовки, к которым крепят обвязку из бруса сечением 100×100 или 100×150 мм.
Конструктивная схема террасы
Терраса к СИП‑дому представляет собой открытую или полуоткрытую площадку, приподнятую над уровнем грунта. Она состоит из фундамента, несущего каркаса, настила, ограждения и (необязательно) навеса.
Несущий каркас террасы собирается из деревянного бруса или металлического профиля. Деревянный вариант распространён шире, потому что он проще в монтаже, не создаёт мостов холода и эстетически сочетается с деревянной обшивкой СИП‑дома. Обвязка по оголовкам свай выполняется из бруса 100×100 или 100×150 мм, пропитанного антисептиком. К обвязке крепятся поперечные лаги с шагом 400–600 мм в зависимости от толщины настила: для террасной доски 28 мм шаг лаг не должен превышать 400 мм, для доски 32–35 мм — до 500 мм, для доски 40 мм и более — до 600 мм.
Важный момент — высотная привязка террасы к дому. Пол террасы должен располагаться на 20–30 мм ниже порога входной двери, чтобы вода, попадающая на настил, не могла затечь внутрь дома. Если терраса примыкает к СИП‑стене, нижняя кромка обшивки стены должна находиться не менее чем в 150 мм от уровня настила — это защитит OSB‑обшивку от брызг и капиллярной влаги.
Крепление террасы к стене дома выполняется через накладной брус, который фиксируется к СИП‑стене саморезами или болтами, проходящими через обе OSB‑обшивки. Использовать для этого гвозди недостаточно: отрывные нагрузки при ветре и эксплуатационных деформациях могут быть значительными. Накладной брус служит опорой для лаг террасы и одновременно закрывает технологический зазор между настилом и стеной. Под брус обязательно укладывается лента из вспененного полиэтилена или джутовая лента — она компенсирует неровности поверхности и работает как уплотнитель.
Конструктивная схема крыльца

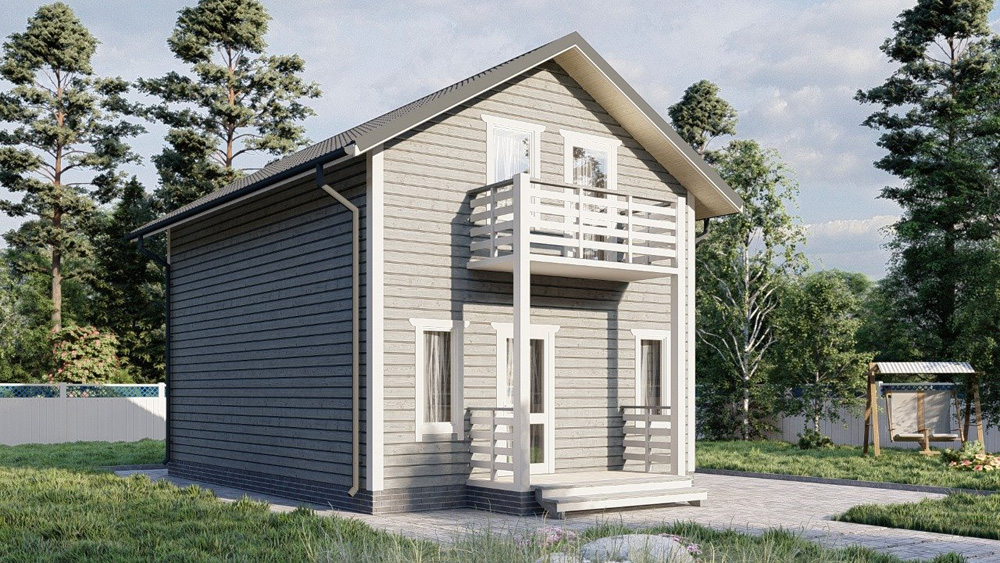

Крыльцо отличается от террасы тем, что это, прежде всего, входная группа: площадка перед дверью и ступени. Его размеры обычно меньше, но требования к надёжности и безопасности выше, потому что по ступеням ходят каждый день в любую погоду.
Крыльцо может быть выполнено в одном из трёх конструктивных вариантов: деревянный каркас на сваях, бетонная площадка с лестницей из блоков или заливная бетонная конструкция.
Деревянное крыльцо на сваях — наиболее логичное решение для СИП‑дома. Оно конструктивно однородно с домом, легко монтируется и при необходимости ремонтируется. Сваи (две–четыре в зависимости от ширины крыльца) завинчиваются по фронтону, на них ставится обвязка, к обвязке крепится площадка. Ступени выполняются из террасной или обычной обрезной доски, обработанной антисептиком, с обязательным уклоном 1–2 градуса наружу для стока воды.
Бетонное крыльцо применяется, когда нужно создать монолитную конструкцию с большой площадью или когда хозяева предпочитают каменную или плиточную отделку входной группы. В этом случае под крыльцо заливается отдельный фундамент — лента малого сечения или плита на песчаной подушке, утеплённая экструдированным пенополистиролом толщиной 50 мм. Утепление нужно, чтобы снизить влияние морозного пучения грунта на конструкцию. Между бетонным крыльцом и стеной СИП‑дома обязательно устраивается деформационный шов: стена обкладывается полосой пенополистирола толщиной 20–30 мм, после заливки этот слой остаётся в шве и работает как компенсатор.
Ступени деревянного крыльца собираются на так называемых косоурах или тетивах — наклонных несущих балках из бруса 50×150 или 50×200 мм. Ширина проступи принимается 270–300 мм, высота подступёнка — 150–170 мм. Эти параметры важно соблюдать: слишком крутые или слишком широкие ступени неудобны и создают риск спотыкания, что на входе в дом особенно критично.
Примыкание к СИП‑стене: гидроизоляция и терморазрыв
Самый ответственный узел любой пристройки к СИП‑дому — это место примыкания к стене. Здесь сходятся несколько проблем: проникновение влаги, передача тепла от дома к холодной пристройке и разница в деформациях.
Гидроизоляция примыкания выполняется в два слоя. Первый — это гидроизоляционная лента или мастика, наносимая на поверхность СИП‑стены в зоне контакта с элементами пристройки. Второй — это капельник или отлив, устанавливаемый по верху примыкания, чтобы вода, стекающая по стене, не затекала под конструкцию террасы или крыльца. Если терраса имеет навес или крышу, примыкание кровли к стене оформляется стандартным фартуком из оцинкованной стали или гибкой черепицы с проклейкой стыков бутилкаучуковой лентой.
Терморазрыв в месте примыкания предотвращает передачу тепла от тёплой стены дома к холодной конструкции пристройки. В СИП‑доме стеновая панель сама по себе является хорошим теплоизолятором, поэтому точка росы находится близко к наружной поверхности. Если прижать к стене массивный деревянный брус обвязки террасы, через него будет уходить тепло, а на внутренней поверхности бруса в холодное время может выпадать конденсат. Чтобы этого избежать, между брусом обвязки и СИП‑стеной укладывают терморазрывную прокладку из экструдированного пенополистирола толщиной 10–20 мм или из пробковой технической плиты. Пенополистирол предпочтительнее, потому что он не впитывает влагу и одновременно работает как гидроизоляция.
Если терраса или крыльцо будут остекляться (превращаться в веранду или тамбур), требования к примыканию становятся жёстче. В этом случае пристройка становится частью теплового контура дома, и стык стены с пристройкой должен быть герметизирован не только от воды, но и от воздухопроницания. Стык проклеивается пароизоляционной плёнкой изнутри и ветро‑гидрозащитной мембраной снаружи, по аналогии с узлами примыкания в каркасном домостроении.
Навес и крыша над террасой и крыльцом
Навес над крыльцом и крыша над террасой — не декоративный элемент, а функциональная необходимость. Без них настил и ступени постоянно увлажняются, деревянные элементы быстрее разрушаются, а зимой на входе образуется лёд.
Навес над крыльцом может быть односкатным, двускатным или арочным. Односкатный — простейший вариант: деревянные стропила опираются одним концом на стену дома, другим — на стойки из бруса 100×100 мм, установленные на площадке крыльца. Уклон навеса делается не менее 10–15 градусов для обеспечения стока воды. Стропила обшиваются обрешёткой из доски 25×100 мм с шагом 300–350 мм и кровельным материалом — гибкой черепицей, ондулином, профлистом или металлочерепицей.
Крыша над террасой при значительной площади требует более серьёзного расчёта. Стропильная система собирается из бруса 50×150 или 50×200 мм в зависимости от пролёта. Для террасы шириной 3–4 м достаточно односкатной крыши с уклоном 15–20 градусов, опирающейся на стену дома с одной стороны и на стойки с другой. Стойки крепятся к обвязке террасы через усиленные соединения — металлические уголки или «башмаки», потому что ветровая нагрузка на крышу террасы может быть значительной.
Примыкание кровли навеса или крыши террасы к СИП‑стене выполняется через пристенный профиль. На стену вертикально крепится деревянная рейка, к ней прикручивается верхняя планка примыкания — металлический уголок или гибкая лента, поверх которой заводится кровельный материал. Стык рейки со стеной герметизируется бутилкаучуковой лентой или полиуретановым герметиком. Нельзя просто прикрутить кровельный материал к OSB‑обшивке стены без промежуточного элемента — это гарантированно приведёт к протечкам.
Настил и отделочные материалы
Выбор материала настила определяет долговечность террасы и крыльца. Доска из лиственницы — наиболее распространённый вариант для террас СИП‑домов. Она устойчива к гниению, не требует регулярной обработки и при правильном монтаже служит 15–20 лет без замены. Толщина террасной доски из лиственницы — 28–35 мм, ширина — 90–140 мм. Доска укладывается с зазором 3–5 мм между досками для стока воды и вентиляции.
Декинг (древесно‑полимерный композит) — альтернатива, которая не требует ухода вообще: не трескается, не выцветает, не нуждается в антисептике. Его срок службы заявляется производителями в 25–30 лет, но он дороже лиственницы и хуже «дышит», поэтому под настилом из ДПК требуется особенно тщательная вентиляция. Шаг лаг под ДПК уменьшается до 300–350 мм, потому что композитная доска более гибкая, чем массивная.
Обычная обрезная доска из сосны или ели тоже применима, но только при условии качественной пропитки и регулярной обработки — раз в год или два. Без этого она начинает гнить через 3–5 лет, особенно в местах стыка с обвязкой и лагами, где влага задерживается дольше всего.
Ограждение террасы выполняется из бруса 50×50 мм для стоек и доски 25×100 или 25×120 мм для заполнения. Стойки ограждения должны крепиться к обвязке террасы, а не к настилу — иначе они не воспримут горизонтальную нагрузку (на операние человека). Крепление стойки к обвязке выполняется металлическими уголками с двух сторон и дополнительно фиксируется саморезами через брус обвязки.
Ступени крыльца обшиваются той же террасной доской, что и настил террасы, — для визуального единства. Каждая проступь должна иметь свес 20–30 мм над подступёнком для стока воды. Подступёнки можно оставить открытыми — это улучшает вентиляцию ступеней и облегчает уборку снега.
Защита от влаги и вентиляция
Влага — главный враг любой деревянной пристройки, и терраса СИП‑дома не исключение. Под настилом должен быть организован сквозной поток воздуха: с одной стороны terрасы оставляются вентиляционные отверстия в обвязке или зашивке, с другой — вытяжные отверстия. Площадь вентиляционных отверстий должна составлять не менее 1/150 площади настила. Если terраса зашита по периметру декоративными экранами, в них прорезаются решётки.
Торцы всех деревянных элементов — особенно обвязочного бруса, лаг и стоек — обрабатываются битумной мастикой или специальным торцевым герметиком, потому что именно через торец дерево быстрее всего впитывает влагу. Антисептик наносится на все элементы до монтажа, а после сборки — на доступные поверхности повторно.
Особое внимание уделяется зоне контакта дерева с бетоном или металлом. В местах опирания деревянного бруса на оголовки свай укладывается рубероид или гидроизоляционная мембрана — это предотвращает капиллярный подсос влаги от металла. Бетонные элементы крыльца (если они есть) изолируются от дерева слоем битума или полиэтиленовой плёнки.
Типичные ошибки и как их избежать
Первая и самая частая ошибка — крепление элементов пристройки только к наружной OSB‑обшивке СИП‑стены. Обшивка толщиной 9–12 мм не держит отрывные нагрузки. Крепёж должен проходить насквозь через панель, а с внутренней стороны устанавливается шайба или накладная пластина для распределения нагрузки. Альтернатива — крепление к силовому каркасу стены, то есть к нижней или верхней обвязке СИП‑панели, которые выполняются из бруса и доступны с торца панели.
Вторая ошибка — отсутствие деформационного зазора между фундаментом дома и пристройки. При сезонных подвижках грунта пристройка, не имеющая зазора, передаёт усилия на СИП‑дом, что приводит к деформациям стен и перекрытий. Зазор должен быть, и он должен быть заполнен эластичным материалом, а не залит бетоном или пеной.
Третья — недостаточный вынос нижней кромки обшивки стены над настилом. Если OSB‑обшивка СИП‑стены находится вплотную к террасному настилу, она будет постоянно увлажняться от брызг дождя и снега, разбухнет и начнёт расслаиваться. Минимальный зазор 150 мм — это не пожелание, а конструктивная необходимость.
Четвёртая ошибка — использование некачественного крепежа. Саморезы по дереву для соединения несущих элементов не годятся; нужны болтовые соединения или специализированные крепёжные системы (уголки, башмаки, скрытые крепежи). Влажная древесина усыхает, и обычный саморез может ослабнуть за один сезон.
Наконец, стоит упомянуть вопрос согласования. Терраса и крыльцо, примыкающие к дому, формально являются элементами строения. При их возведении одновременно с домом они включаются в проект и проходят все согласования автоматически. При пристройке к уже построенному дому формально требуется внесение изменений в технический план. На практике небольшие открытые террасы и крыльца без капитальных стен часто не требуют отдельного разрешения, но при остеклении и утеплении пристройки — превращении её в веранду — нормативные требования становятся обязательными, и игнорировать их не стоит.
Заключение
Терраса и крыльцо к СИП‑дому — это не просто «приставить доски к стене». Конструкция требует осознанного подхода к фундаменту, узлам примыкания, гидроизоляции и вентиляции. Принципиальные моменты сводятся к нескольким правилам: независимый фундамент с деформационным зазором, сквозное крепление к стене через обе OSB‑обшивки, терморазрыв и гидроизоляция в узле примыкания, достаточный отступ обшивки стены от настила и организованная вентиляция под террасой. При соблюдении этих правил деревянная терраса и крыльцо служат десятилетиями, оставаясь надёжным и красивым продолжением дома.
